Applikationen
· Elektromagnetische Betätigung von hydraulischen Ventilen für Stationär- und Mobilhydraulik und für Common-Rail-Systeme im Großdieselbereich zur Steuerung der Hochdruckpumpen-Fördermenge
Merkmale
· Baugrößen: NG3 Ø 25 mm / NG4 – CETOP 2 Ø 35 mm / NG6 – CETOP 3 Ø 45 mm / NG10 – CETOP 5 Ø 60 mm
· Verschiedene Steckervarianten wie DIN EN 175301-803 A, DEUTSCH DT04-2P, AMP Junior Timer, freie Enden
· Schaltende und proportionale Ausführungen möglich
· Mediengetrennte Ausführungen möglich
Technische Daten

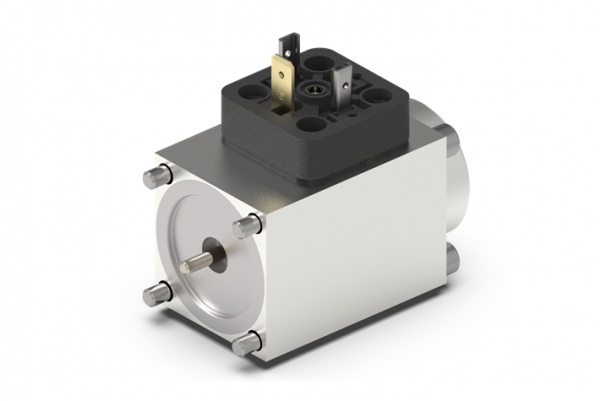

| Vierkantmagnete | |
| Spannungsvarianten | 11 – 32 V DC |
| Leistung | 12 – 55 W |
| Magnetkraft | 20 – 185 N |
| Hysterese | < 5 % |
| Einschaltdauer | 100 % |
| Arbeitshub | 1,0 – 4,0 mm |
| Gesamthub | 2,5 – 9,0 mm |
| Druckbereich | 70, 160 und 250 bar (dynamische Druckfestigkeit) |
| Dichtheit | Abhängig von der Steckervariante IP65 bis IP6K9K |
Die obenstehenden Spezifikationen gelten für die Standardausführungen. Weitere Varianten sind auf Anfrage möglich.
