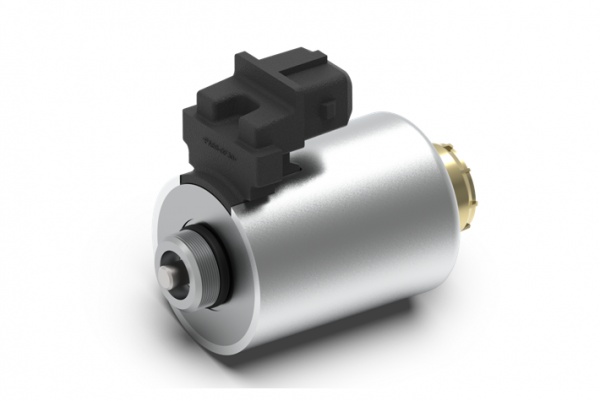

Rundmagnete

Rundmagnete

Applikationen

· Elektromagnetische Betätigung von hydraulischen Ventilen für Stationär- und Mobilhydraulik



Merkmale

    · Baugrößen: NG4 – CETOP 2, Ø 37 mm / NG6 – CETOP 3, Ø 45 mm / NG10 – CETOP 5, Ø 63,5 mm

    · Verschiedene Steckervarianten wie DIN EN 175301-803 A, DEUTSCH DT04-2P, AMP Junior Timer

    · Schaltende und proportionale Ausführungen möglich

    · Handnotbetätigung

    · UL/CSA-Zulassung möglich



Technische Daten

Rundmagnete
Spannungsvarianten  12 und 24 V DC
Leistung  12 – 41 W
Magnetkraft  30 – 170 N
Hysterese  < 5 %
Einschaltdauer  100 %
Arbeitshub  2,5 – 4,0 mm
Gesamthub  5,0 – 8,8 mm
Druckbereich  70, 210 und 350 bar (max. dynamische Druckfestigkeit)
Dichtheit  Abhängig von der Steckervariante IP65 bis IP6K9K

Die obenstehenden Spezifikationen gelten für die Standardausführungen. Weitere Varianten sind auf Anfrage möglich.
