Applikationen
· Kurzschluss- und Überlastschutz elektrischer Kreise
Merkmale
· Integrierte thermisch-magnetische Schalteinheit, die den elektromagnetischen Aktor sowie das Thermobimetall ersetzt
· Kompaktes und vereinfachtes Design mit reduzierter Teileanzahl
· Kompatibel mit Abmessungen handelsüblicher Leitungsschutzschalter
Technische Daten

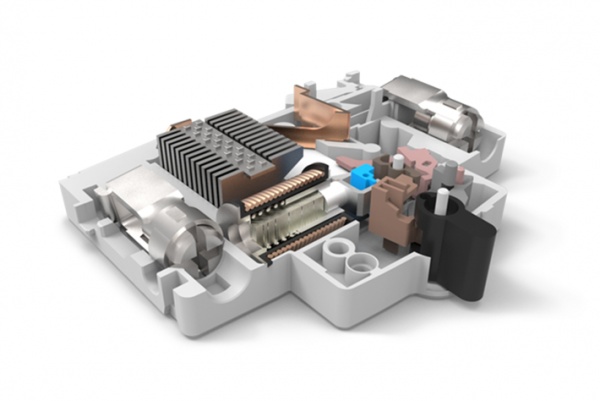

| MAGNETOSHAPE®-Schutzschalter (Technologie-Demonstrator) | |
| Größe | Ø 14 mm × 20 mm |
| Magnetische Schaltzeit | 400 μs |
| Thermische Schaltzeit | ~150 s @ 20 A |
| MAGNETOSHAPE®-Elementgröße | 3 × 5 × 15 mm |
Die obenstehenden Spezifikationen gelten ausschließlich für den Technologie-Demonstrator. Das technische Konzept kann leicht skaliert und kundenspezifisch angepasst werden.
